MR-30 Stecker Isolation

" Achtung vor dem Einlegen der Kabel in die Vorrichtung unbedingt auf gute Isolierung achten, damit es keinen Kurzschluß gibt "

nach dem verlöten der Kabel sollte besonders an den Buchsen über die Lötstellen und den entsprechenden Kontakten ein Schrumpfschlauch angebracht werden, damit die Bohrungen in den Kontakten siehe Foto verschlossen sind.
Es kann sonst passieren das durch die Bohrungen Heißkleber in die Kontakte der Buchse eindringt und die Steckverbindung im schlimmsten Fall unbrauchbar wird.

Mit dieser Vorrichtung können MR30-Stecker (männlich/weiblich) isoliert und zugentlastet werden.
Steckverbindung mit den Kabeln einlegen, zusammenschrauben, Heißkleber mit der Pistole einfüllen.
Sobald der Heißkleber aus den seitlichen Öffnungen heraus quillt, ist der Stecker fertig gegossen.
Nachdem der Kleber abgekühlt und fest geworden ist, die Form auseinander schrauben und den
fertig vergossenen Stecker entnehmen.
Die überstehenden Reste mit dem Cutter entfernen fertig.

Die Form sollte vor dem einfüllen des Heißklebers leicht mit Siliconspray behandelt werden,
damit der Stecker nach dem verkleben leicht aus der Form entnommen werden kann.

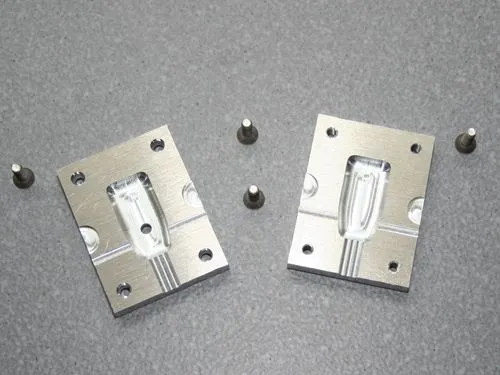

Set besteht aus:
- Form zum verkleben
- 4 Schrauben
